Mode d'emploi Power Acoustics ALPHA 1100 DSP : Section Bridge-Mono Mode

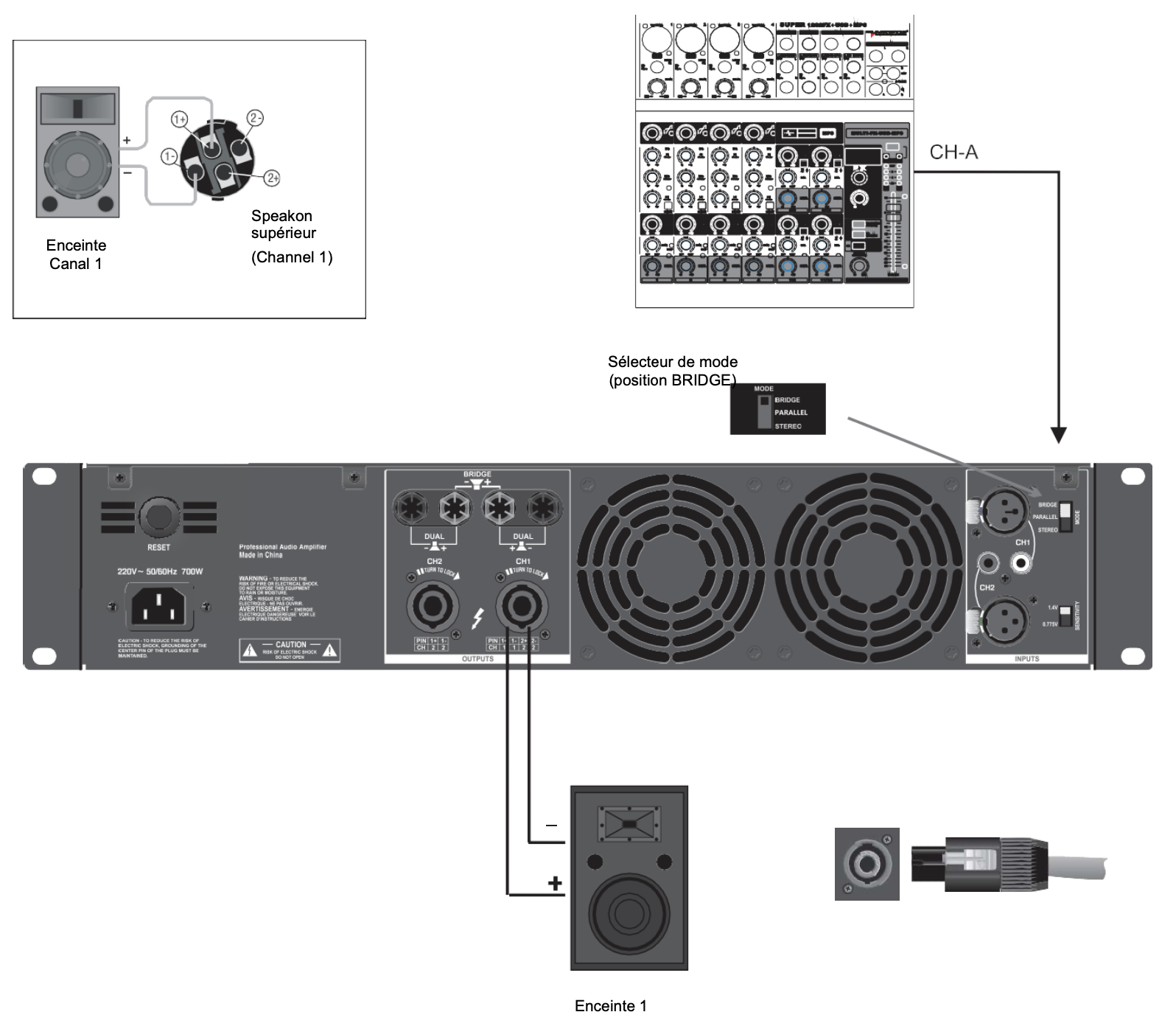

Utilisation du connecteur Speakon pour réaliser le mode de connexion unique

Avant de brancher le système de connexion, assurez-vous de débrancher l’alimentation et de régler le contrôle du volume au minimum.

Sortie : via les bornes de sortie du canal CH-A et CH-C de l’amplificateur de puissance 1+ 2+ pour brancher le klaxon. Lorsque l’amplificateur est en mode Bridge, 1+ sur la borne positive, 2+ sur la cathode.

Connexion en mode Bridge : assurez-vous que le sélecteur de mode est sur la position Bridge.

Les deux canaux fonctionnent ensemble pour lancer les enceintes en mode pont. Cela signifie que seuls les canaux A et C fonctionnent en mode ponté. Le canal B et le canal D ne fonctionnent pas. La puissance de sortie du canal A et du canal C sera deux fois plus grande que celle du mode stéréo en raison du mode Bridge.

L’alimentation à deux canaux doit avoir une charge de 8 ohms lors de l’utilisation. Par conséquent, veuillez mettre le sélecteur de mode sur la position BRIDGE qui a une exigence élevée sur l’amplificateur et les enceintes. Une surcharge de modulation rendra l’amplificateur silencieux ou endommagera les enceintes. Assurez-vous que le son et la connexion des câble sont en conformité avec l’exigence de traitement de puissance élevée.
