Mode d'emploi Power Acoustics ALPHA 1100 DSP : Section Parallel Mode

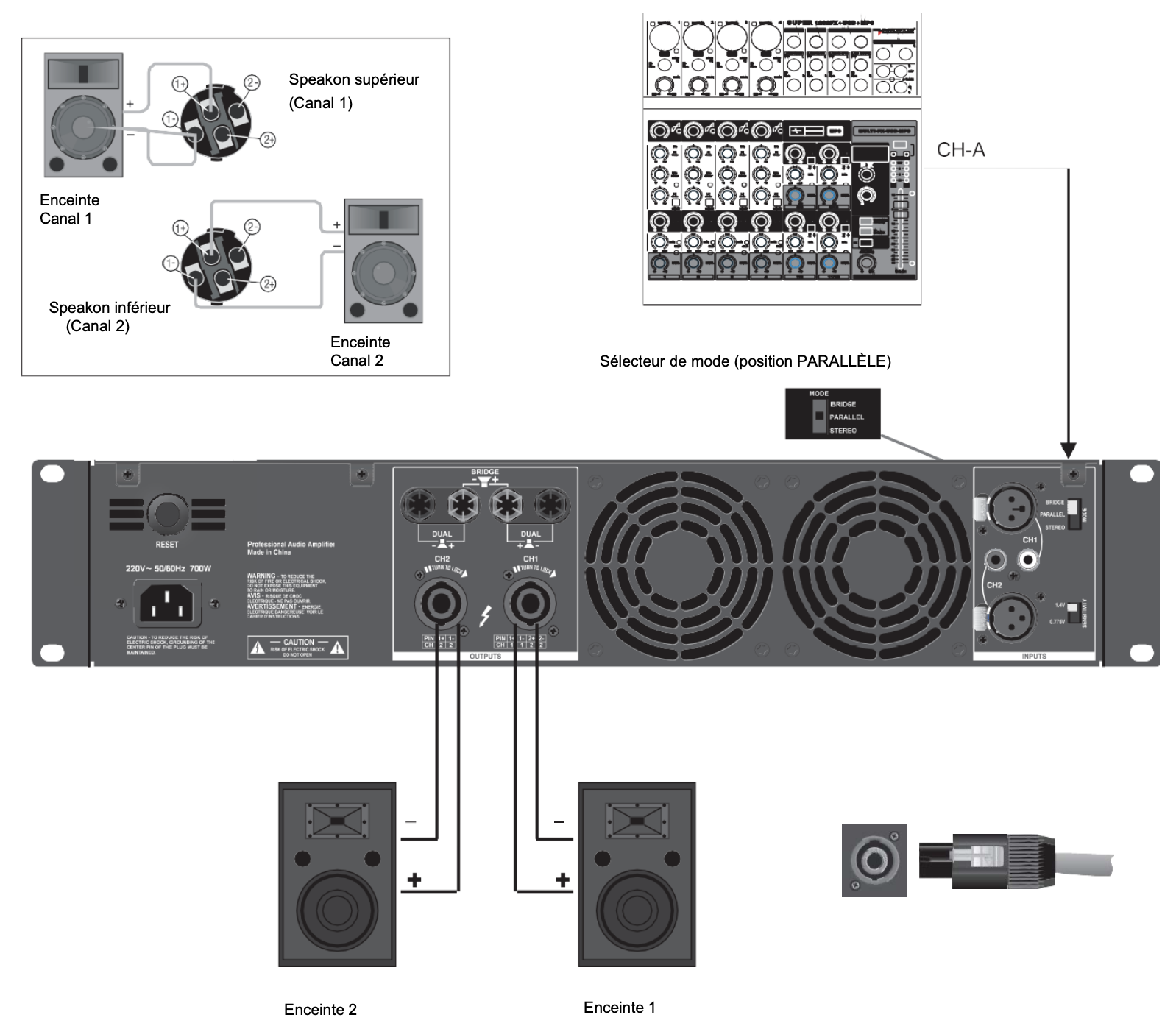

Utilisation du connecteur Speakon pour réaliser le mode de connexion parallèle

Le fonctionnement en mode parallèle est équivalent à une double piste. La différence est que deux canaux d’entrée interne sont en parallèle. Le filtre peut être réglé séparément.

Si vous devez transporter le signal d’entrée symétrique, utilisez uniquement des câbles symétriques pour vous connecter car un câble de type asymétrique peut déséquilibrer le signal.

Le circuit de dérivation d’entrée permet de fonctionner en parallèle. Chaque piste lance ses propres haut-parleurs en utilisant un amplificateur séparé, un filtre et une limite de crête. Placez le sélecteur de mode sur PARALLÈLE, afin de lancer le couplage d’entrée.

Note : en mode de fonctionnement parallèle, le branchement doit être fermé ou le sélecteur doit être en connexion mode pont. L’entrée en mode parallèle peut être branchée à un autre amplificateur (l’entrée du canal 2 et du canal 4 peuvent être utilisées comme sortie), lorsque les deux enceintes reçoivent le même signal. Cependant, elles doivent être séparées pour régler l’amplification, le filtrage ou la limite de crête, et doivent être adaptées pour le fonctionnement en parallèle.
