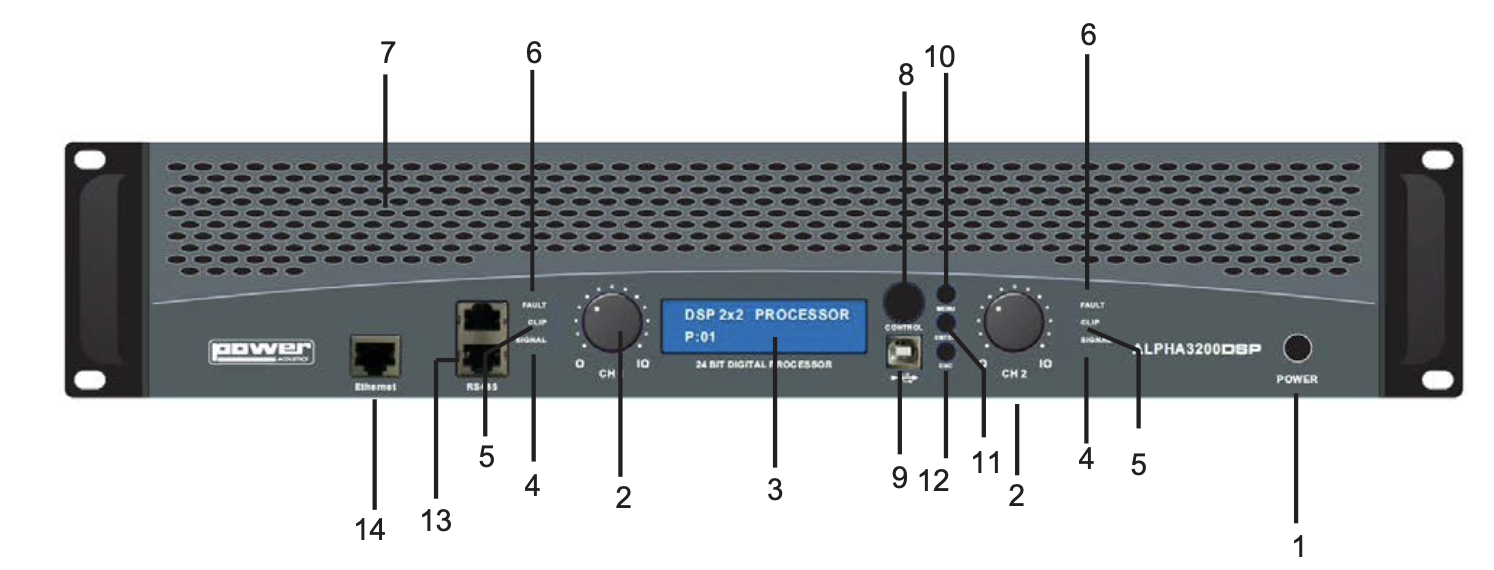

Mode d'emploi Power Acoustics ALPHA 1100 DSP : Section Descritpion du panneau avant

1 Sélecteur de mise en marche : allume ou éteint l’ampli.

L’interrupteur d’alimentation à l’arrêt ne déconnectera pas complètement l’appareil au réseau électrique. Si vous n’utilisez

pas l’appareil pendant une longue période, débranchez le cordon d’alimentation de la prise.

2 Commandes de niveau

Deux commandes de niveau rotatives (une pour chaque canal).

3 LED

Lorsque l’appareil est allumé. La LED peut afficher différents réglages.

4 Indicateur de signal

Deux LED vertes, chacune indiquant une voie. La LED brille lorsque le signal d’entrée dépasse 40 db.

5 lndicateur d’écrêtage

Deux diodes électroluminescentes (LED) jaunes, chacune indiquant une voie. Elles s’allument quand le niveau à la sortie est trop élevé. Dans ce cas, baissez le niveau d’entrée au niveau adéquat, jusqu’à ce que les LED ne s’allument plus.

6 Indicateur de défaut

Deux LED rouges, chacune indiquant une voie. Elles s’allument lorsque le canal se ferme.

7 Orifices de ventilation

Flux d’air assurant que la chaleur ne circule pas à l’intérieur du boitier, ce qui pourrait causer une défaillance de l’appareil ou des dommages à l’intérieur.

8 Boutons de commandes DSP

Utilisé en mode d’édition pour le réglage des paramètres et des informations du système.

9 Interface USB

L’ampli peut se connecter à un PC via un câble USB.

10 ENTER (ENTRÉE)

Exécute les paramètres que vous avez définis dans votre menu.

11 MENU

Cliquez sur ce bouton pour choisir la sélection appropriée du menu.

12 ESC

Maintenez cette touche pour revenir en mode veille.

13 ENTRÉE-SORTIE RS-485

Elle peut se connecter à un PC ou à un autre processeur DSP via un câble RS-485.

14 Ethernet

En utilisant une connexion par câble, un ordinateur peut contrôler et surveiller de nombreux appareils DSP. Ces appareils DSP peuvent communiquer entre eux par différentes séries d’identifiants (ID). En ajoutant un routeur, ils peuvent être contrôlés par WIFI (TCP / IP).
