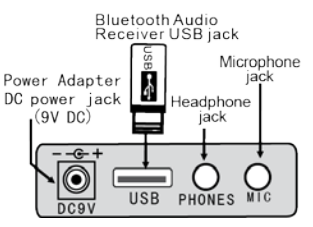

Notice Madison MEK54100 : Section Connecteurs à l’arrière

• Utilisation d’un adaptateur secteur

L’adaptateur utilisé doit correspondre aux caractéristiques techniques spécifiées pour cet instrument. Avant de brancher l’adaptateur AC/DC sur la prise murale, assurez-vous que tous les autres branchements ont été effectués. Branchez un côté de l’adaptateur sur la fiche d’alimentation 9VDC au dos de l’instrument et l’autre sur une prise secteur.

• Utilisation du microphone

Branchez le microphone fourni sur la fiche MIC et vous pouvez vous accompagner en chantant

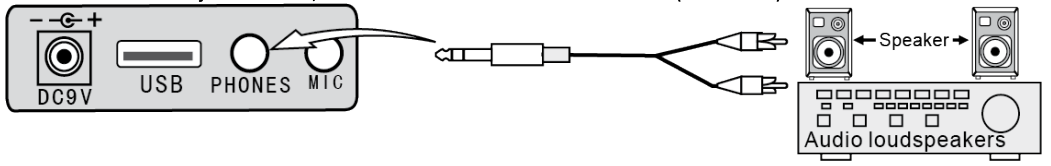

• Branchement d’un casque ou d’un amplificateur externe

Branchez la fiche mini-Jack stéréo 3.5mm de votre casque (non fourni) sur la fiche PHONES pour une écoute privée. Vous pouvez également utiliser cette fiche pour brancher le signal audio de l’instrument sur un système audio amplifié. Branchez la fiche PHONES sur la fiche LINE IN ou AUX IN du système audio au moyen d’un cordon muni d’un côté d’une fiche jack stéréo 3,5mm et d’a l’autre côté de 2 fiches RCA (non fourni).

Notes :

A. Lorsqu’un casque ou un amplificateur sont branchés, les haut-parleurs intégrés seront automatiquement coupés.

B. Baissez complètement le volume de l’instrument avant d’effectuer le branchement

C. Augmentez le volume progressivement jusqu’à u niveau d’écoute confortable

D. Un casque, un amplificateur ou un équipement stéréo peuvent être branchés sur cette fiche. Lorsque cette fiche est utilisée, les haut-parleurs intégrés sont automatiquement coupés et le son arrive uniquement par le matériel branché.

E. Reportez-vous au manuel d’utilisation de l’amplificateur pour les branchements complets et l’utilisation.

• Fixez le support de partitions sur le clavier
