Comment installer les canalisations à l'intérieur TCL TAC07CPBRV ?

• Introduisez les canalisations (canalisation de liquide et de gaz) et les câbles par le trou percé dans le mur de l'extérieur. Vous pouvez également les introduire de l'intérieur s'ils sont déjà raccordés à l'unité intérieure.

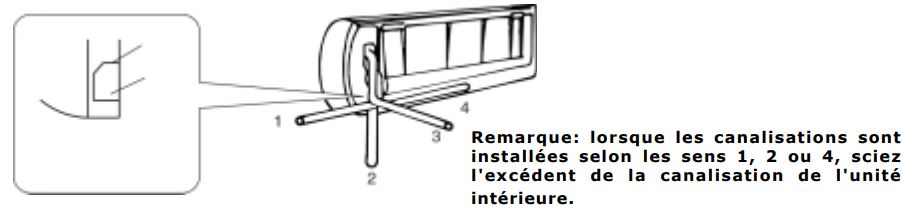

• Déterminez la quantité à découper selon le sens de la canalisation. (comme illustré ci-dessous)

• Après le raccordement des canalisations, installez le tuyau d'évacuation de condensation. Raccordez les câbles électriques. Isolez les canalisations, les câbles et le tuyau d'évacuation après le raccordement.

Remarque:

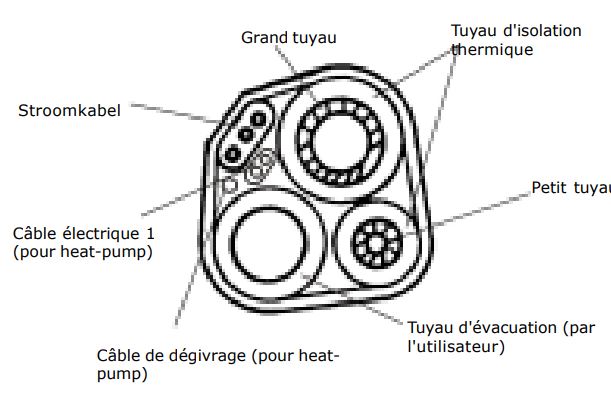

• Raccords de canalisations avec isolation thermique : Enveloppez les raccords d'une isolation thermique et enveloppez ensuite celle-ci d'un ruban adhésif en vinyle.

• Le tuyau d'évacuation doit être dirigé vers le vas pour une évacuation aisée. Ne pas tourner, plier ou cintrer le tuyau d'évacuation de condensation. N'enfoncez pas l'extrémité dans l'eau. Si le tuyau d'évacuation doit être allongé, prévoyez une bonne isolation.

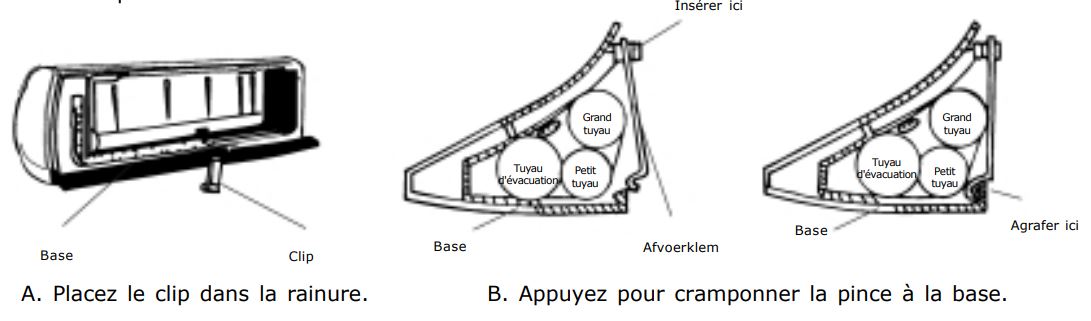

• Lorsque les canalisations sont dirigées vers la droite, les canalisations, les câbles et le tuyau d'évacuation doivent être pourvus d'une isolation thermique et être fixés à l'arrière de l'unité avec un clip.

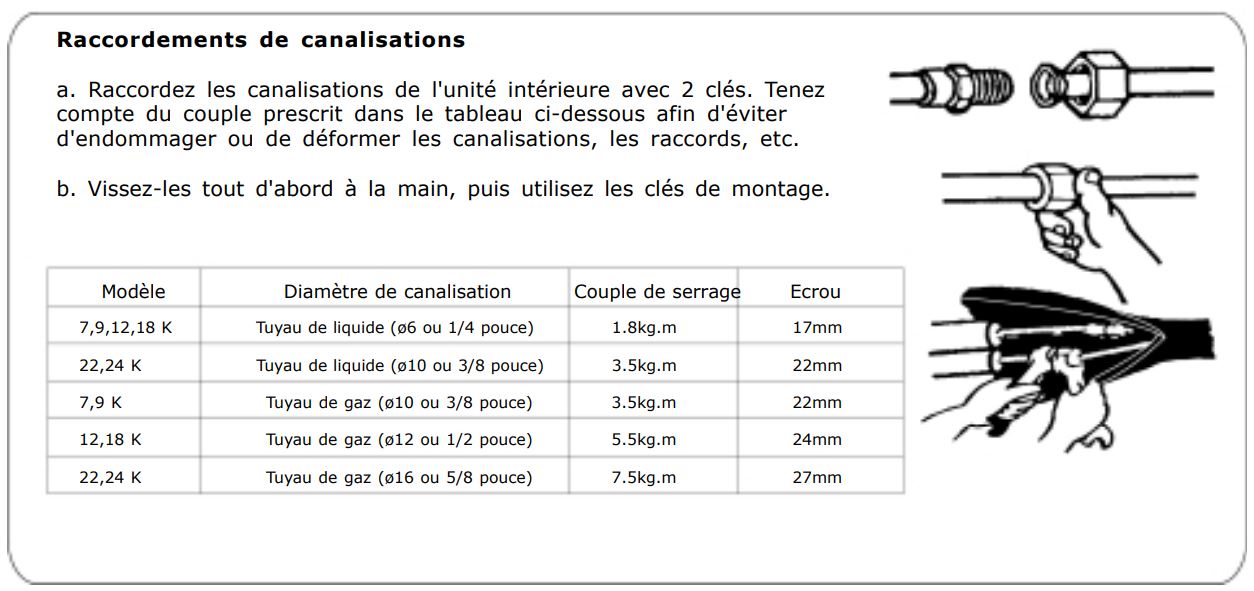

Pour les modèles de climatiseurs T3, 18K et 25K, le côté liquide présente un ø de 6 (1/4 de pouce)
