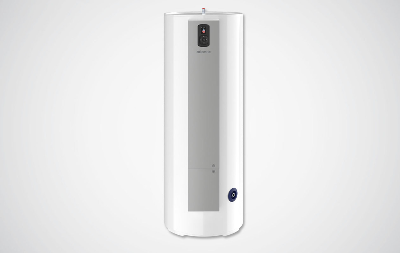

Le chauffe-eau thermodynamique Calypso Split Inverter de la marque Atlantic est conçu pour optimiser la production d'eau chaude sanitaire en utilisant l'air extérieur comme source d'énergie. Il est important de noter que cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, sauf si elles sont sous surveillance. Les enfants doivent être surveillés pour éviter qu'ils ne jouent avec l'appareil.
Avertissements de sécurité :
L'installation du chauffe-eau thermodynamique doit être effectuée par un professionnel qualifié. Voici les étapes clés pour une installation correcte :
Après l'installation, il est essentiel de régler la date et l'heure sur le panneau de commande pour une utilisation optimale.
Le chauffe-eau Calypso Split Inverter offre plusieurs modes de fonctionnement : AUTO, ECO et MANUEL. Le mode AUTO s'adapte à la consommation des utilisateurs, tandis que le mode ECO est recommandé pour des températures d'air supérieures à 10°C. En mode MANUEL, vous pouvez régler le nombre de douches disponibles selon le modèle de chauffe-eau (200L ou 270L).
Entretien : Un entretien régulier est recommandé pour maintenir les performances de l'appareil. Vérifiez l'état général de l'appareil et manœuvrez la vanne de sécurité une à deux fois par mois. En cas de besoin, la vidange doit être effectuée lorsque l'appareil est hors tension.
| Code | Cause | Solution |
|---|---|---|
Err W.3 |
Sonde doigt de gant (T° d'eau) défectueuse ou hors plage de mesure (température <0° C ou >85° C). |
|
Err W.7 |
Absence d'eau dans le ballon ou liaison ACI ouverte. |
|
Err W.9 |
Température d'eau trop chaude (T03 > 80°). |
|
Err W.11 |
Absence détection du signal Heures Creuses. |
|
Err W.15 |
Date/Heure non réglée. |
|
| Erreur | Cause | Solution |
|---|---|---|
Plus de chauffe |
|
|
Quantité d'eau chaude insuffisante. |
|
|
Eau insuffisamment chaude |
|
|
Peu de débit au robinet d'eau chaude. |
|
|
Perte d'eau en continu au groupe de sécurité hors période de chauffe. |
|
|
L'appoint électrique ne fonctionne pas. |
|
| Marque | Atlantic |
| Référence | CALYPSO SPLIT |
| Dimensions | H 1618 x l 580 x P 648 mm |
| Poids à vide | 66 kg |
| Capacité de la cuve | 270 L |
| Raccordement eau chaude / eau froide | 3/4 '' |
| Protection anti-corrosion | ACI hybride |
| Pression d'eau assignée | 0,6 MPa / 6 bar |
| Puissance maximale absorbée par l'appareil | 2900 W |
| Puissance absorbée par la PAC | 1100 W |
| Puissance absorbée par l'appoint électrique | 1800 W |
| Longueur de la liaison frigorifique minimale | 5 m |
| Longueur de la liaison frigorifique maximale sans complément de charge | 15 m |
| Longueur de la liaison frigorifique maximale avec complément de charge | 20 m |
| Dénivelé maximal entre le point le plus haut et le point le plus bas du circuit frigorifique | 10 m |
